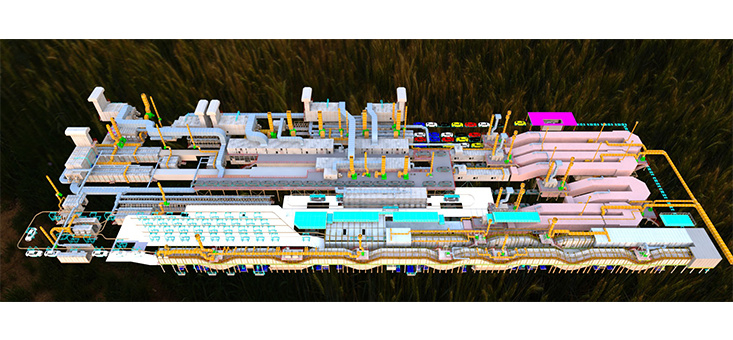

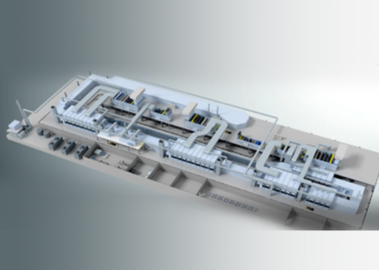

Main Equipment System 주설비

페인트 샵의 주설비 공정을 TURNKEY나 INDIVIDUAL PORJECT,
그린필드 또는 브라운필드 투자 방식 등 고객의 요구 사항에 맞추어 설계 및 구현합니다.

  • Main equipment system png

※ 아래 버튼에 마우스를 올려 공정에 들어가는 설비의 사진을 확인하세요.

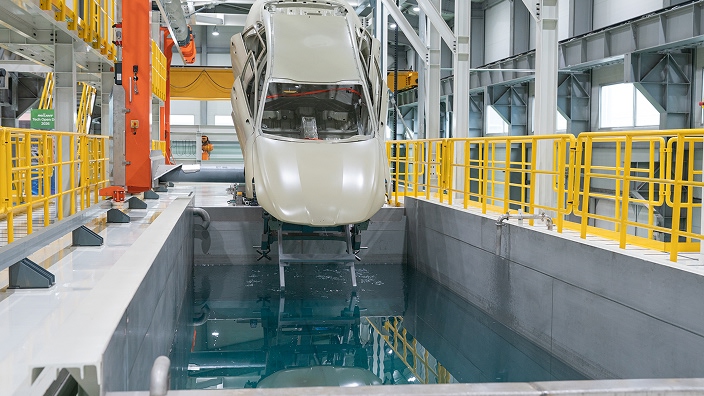

  • PT & ED

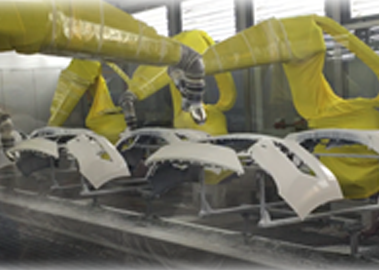

  • Booth

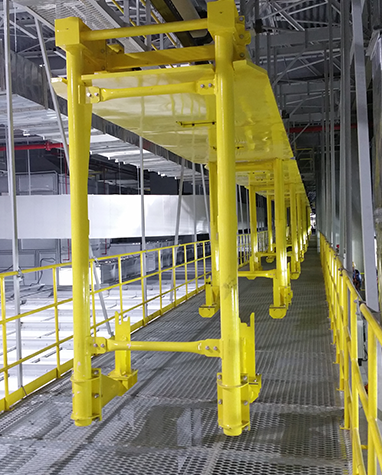

  • Work deck

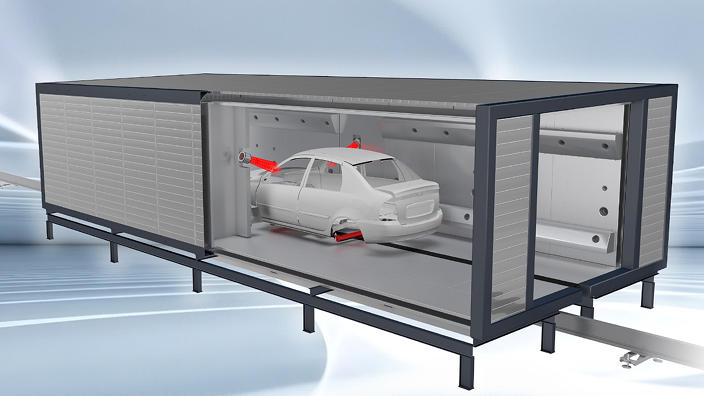

  • Oven

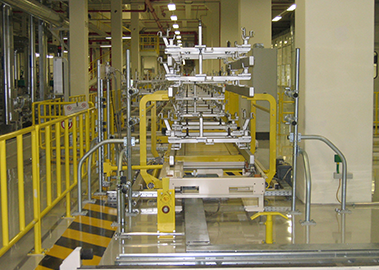

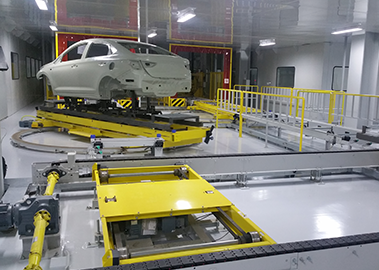

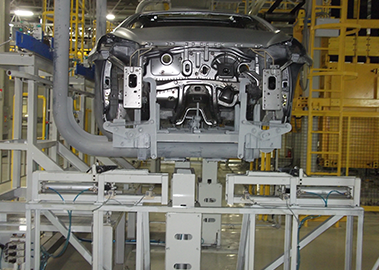

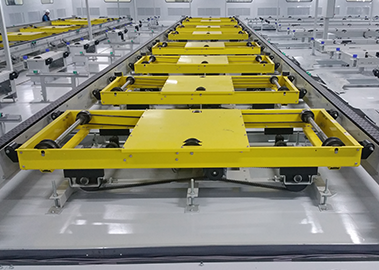

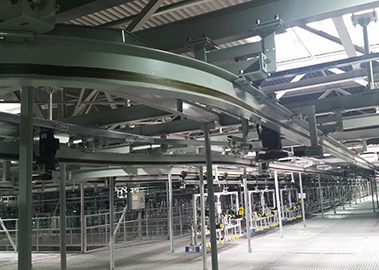

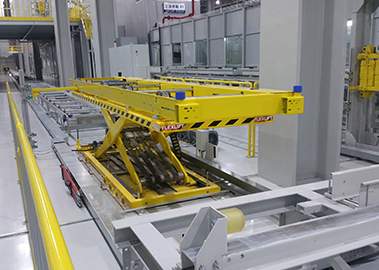

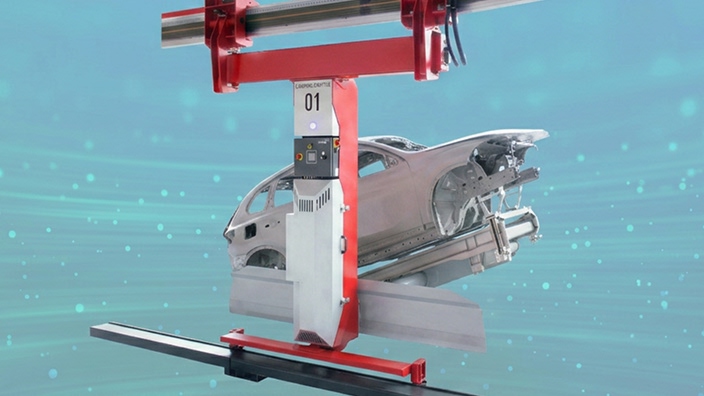

  • Conveyor

  • AHU

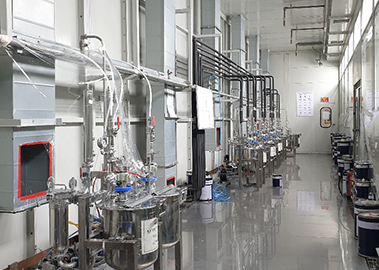

  • Paint supply system

  • VOC control

Scrubber System 건식 vs 습식
Over Spray Collecting System

분무된 도료가 차체 및 부품의 형태, 페인트 특성, 도장 기술 응용 방법에 따라 표면에 부착되지 못하고 날리는 형태를 overspray 라고 하며, 이는 원가상승 및 품질저하, 보전주기 등에 영향을 미치게 됩니다.

overspray의 포집 효율은 Booth의 형태 및 방법에 따라 달라지며, 파일란트는 고객사에 적합한 품질과 예산에 맞는 Booth를 설계합니다.

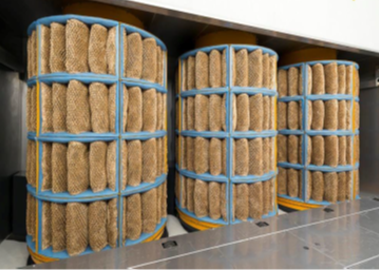

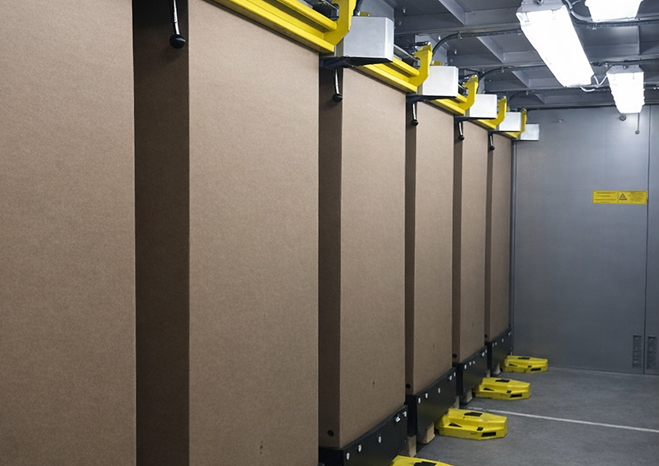

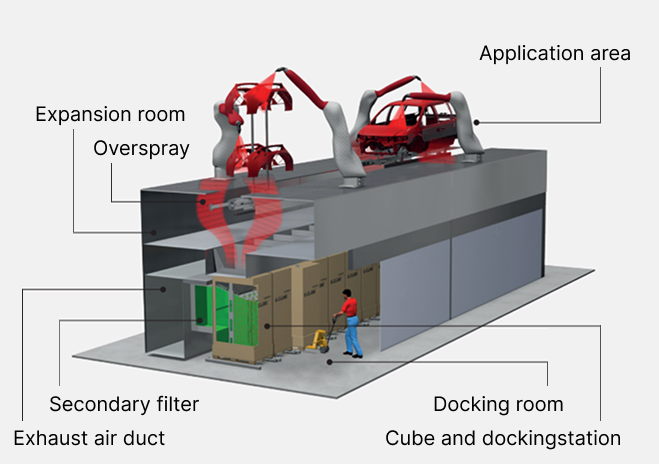

Dry Filter (Scrubber) System

Dry Scrubber System은 물을 사용하지 않고 overspray를 처리하는 방법으로, 환경을 생각하는 OEM 및 Tier 1 회사에서 적용하고 있습니다.

장점 : 도장공정 (30%), 스프레이 부스 (60%)에서 에너지 절감 용이한 운영 및 관리 공정 AIR 재활용 자동화가 가능한, 손쉬운 필터 탈착 보전비용 절감 소음 감소
  • Main equipment system png

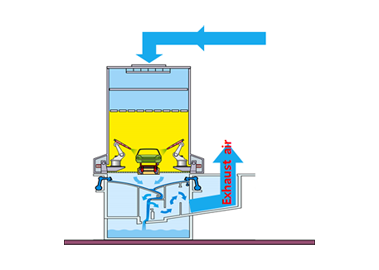

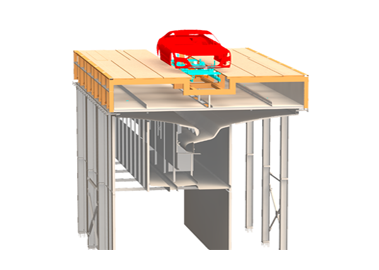

Wet Scrubber System

Wet Scrubber System은 도장공장에서 일반적으로 사용하는 방식으로, 현재 OEM 및 Tier 1 도장 공장에 가장 많이 도입되어 있습니다. 파일란트는 벤츄리 원리를 이용한 독일의 습식 스크러버 시스템 특허를 보유하고 있으며, 고객사의 다양한 기술적 요구에 맞출 수 있는 경험과 노하우를 보유하고 있습니다.

  • Main equipment system png
